Produktdetails:
Zahlung und Versand AGB:
|
| Maximale verbiegende Kapazität: | 18x1.6mm | Rundes Rohr/Edelstahlrohr: | 18x0.8mm |
|---|---|---|---|
| Vierkantrohr/Metall: | 15x1.2mm | Biegungsradius: | 10~80mm |
| Biegungsradiusstrecke/-Vierkantrohr: | 15~70mm | Biegewinkelstrecke: | 190degree |
| Hervorheben: | Industrieroboter CNC-Rohrbiegemaschine,Stabile CNC-Rohrbiegemaschine,Plc-Steuer-CNC-Rohrbiegemaschine |
||
CNC18RED Industrieroboter Stabile CNC-Rohrbiegemaschine
CNC18RED Rohrbiegemaschine
Maschineneigenschaften:
1. Arbeitsstation der automatischen Rohrbiegemaschine, Rohrformung auf einmal.
2. Reduzieren Sie die Arbeit und sparen Sie Arbeitskosten.

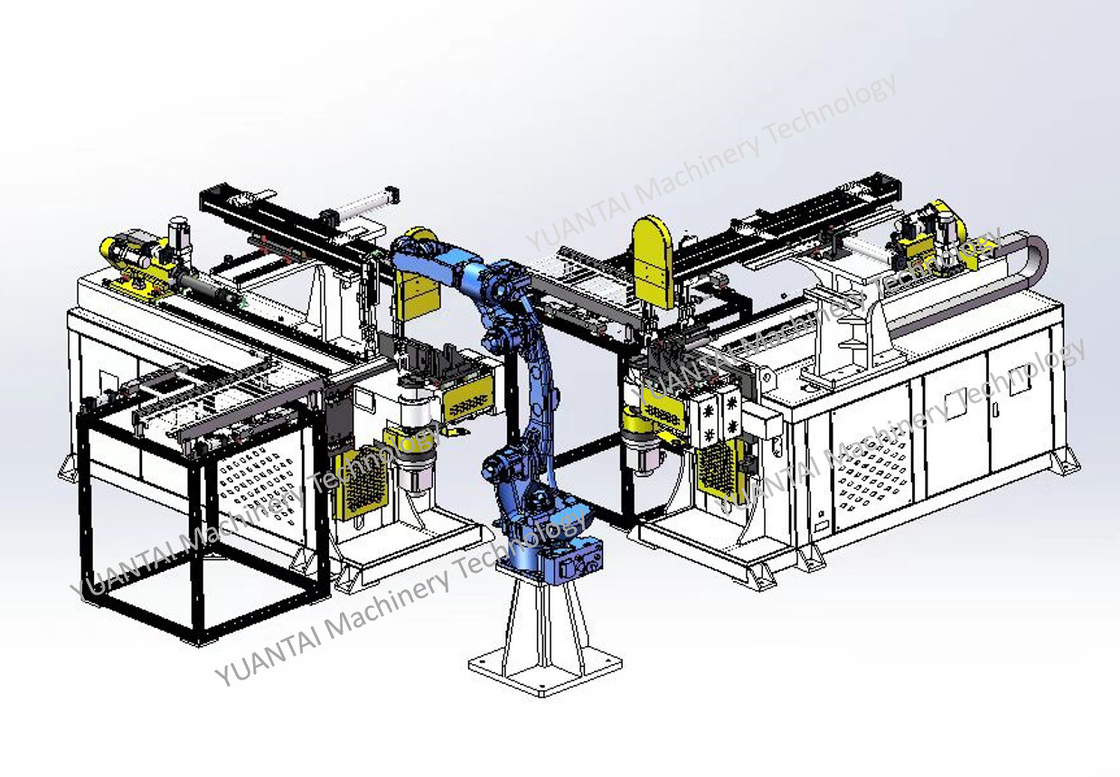

3. Zwei automatische Beschickungsmaschinen beschicken jeweils automatisch die Rohrbiegemaschine, und ein Roboter belädt und palettiert gleichzeitig die beiden Rohrbiegemaschinen.
4. Der gesamte Prozess wird von einer SPS gesteuert, mit einer Touchscreen-Mensch-Maschine-Schnittstelle wird die Effizienz vollständig verbessert.
5. Automatische Erkennung von Rohrschweißnähten, damit die Rohrbiegemaschine Schweißnähte vermeidet.
6. Verwenden Sie den Industrieroboter zum Be- und Entladen des Stapels.
Produktparameter:
| Maschineneigenschaften | wichtigsten technischen parameter | ||
| (1) Elektrisches Servobiegen | maximale Kapazität | Rundrohr/Eisenrohr (S = 40 kgf/mm) | 18x1,6t |
| (2) Importierter Servomotor und Untersetzungsgetriebe | Rundrohr/Eisenmetallrohr (S = 25 kgf/mm) | 20x2,0t | |
| (3) Unabhängiges F&E-Softwaresystem | Rundrohr / Edelstahlrohr (S = 60 kgf/mm) | 18x0,8t | |
| (4) 1-6 Schicht sterben optional | Vierkantrohr/Metallrohr (S = 40 kgf/mm) | 15x15x1,2t | |
| (5) 11-Achsen-Vollmotortyp optional | Rundstab (S=40kgf/mm) | 8 | |
| maximale Kapazität | Präzision | ±0,05 | |
| Höchstgeschwindigkeit | 180°/Sek | ||
| Servo-Materialzuführachse | Präzision | 0,05 mm | |
| Höchstgeschwindigkeit | 1200 mm/Sek | ||
| Drehachse des Servorohrs | Präzision | 0,05 | |
| Höchstgeschwindigkeit | 300°/Sek |
Empfohlene Anwendungsbranche:
Auto, Motorrad, Flugzeug, Fahrrad, Kinderfahrrad, Fitnessgeräte, Möbel, Outdoor-Ausrüstung, Klimaanlage, Lebensmittelmaschinen, Kernröhre wie Reaktor, Verdampfer und Wärmetauscher
Merkmale der Rohrbiegemaschine:
1. Automatische 3D-Simulationsfunktion zur Erkennung der Störposition wird nach Bedarf ausgewählt.
2. Alle Verarbeitungsdaten werden über den Touchscreen eingegeben.
3. Basierend auf dem Materialwechsel wird jede Kurve mit einem Kompensationswert, einer Geschwindigkeit und einem Entformungsspalt eingestellt.
4. Jede Kurve einer Röhre kann mit fünf Aktionssequenzen und zehnstufigen Geschwindigkeiten programmiert werden, so dass die Verarbeitungseffizienz verbessert und der Interferenzpunkt reduziert wird.
5. Die chinesische/englische Sprache wird auf die Anzeige auf dem Touchscreen umgeschaltet, und Kunden können die Maschine auch mit anderen Sprachen installieren.
6. Der Zuführmodus umfasst den Klemmzuführmodus oder den direkten Zuführmodus, der je nach Bedarf ausgewählt wird.
7. Die XYZ-Koordinate kann automatisch in die YBC-Verarbeitungswerte umgeschaltet werden.
8. Nachdem die Daten kompiliert sind, werden die Daten durch einen Schlüssel geschützt, so dass die Daten vor jeglicher Änderung geschützt sind.
9. Das elektrische Steuersystem ist mit einem Wärmetauscher zur automatischen Wärmeableitung ausgestattet; bei Bedarf kann zusätzlich ein Kühlschrank mit numerischer Steuerung gekauft werden, damit die Lebensdauer des elektrischen Steuersystems gewährleistet ist.
10. Ein automatisches Ölfüllsystem ist installiert, um die Reibung des Biegerohrs zu verringern. Es verlängert die Lebensdauer des Kernstabs und verbessert die Qualität des gebogenen Rohrs.
