| Modul nein.: | CNC15XE | Rundes Rohr/Eisenrohr: | 15x2.0t |
|---|---|---|---|
| Rundes Rohr/nicht Eisenmetallrohr: | 15x3.5t | /stainless-Stahlrohr des runden Rohrs: | 15.6x1.3t |
| Vierkantrohr-/Metallrohr: | 15.4x25.4x1.5t | Rundeisen: | 8 |
| Hervorheben: | cnc-Rohrbieger,automatisierter Rohrbieger |
||

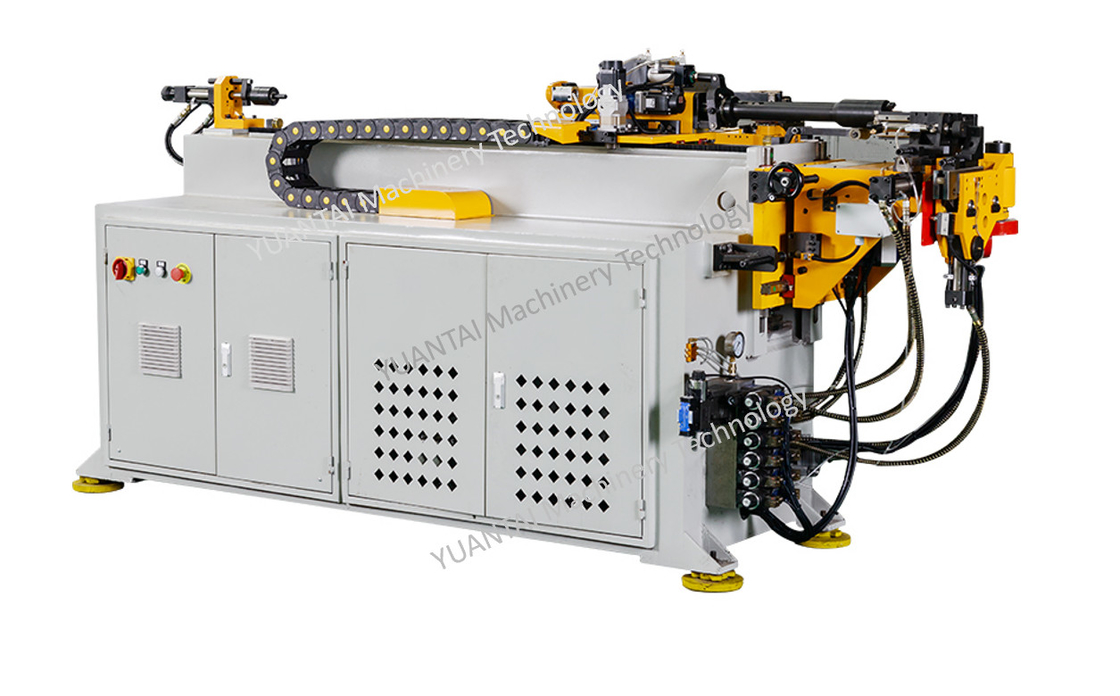

Lückenlose automatische Rohrbiegemaschine CNC15XE 180 Grad / Sek. 3D-Rohrbiegemaschine
CNC30E Rohrbiegemaschine
| Maschineneigenschaften |
wichtigsten technischen parameter |
||
| (1) Elektrisches Servobiegen |
maximale Kapazität |
Rundrohr/Eisenrohr (S=40kgf/mm) | 15x2,0t |
| (2) Importierter Servomotor und Untersetzungsgetriebe |
Rundrohr/Eisenmetallrohr (S = 25 kgf/mm) |
15x3,5t | |
| (3) Unabhängiges F&E-Softwaresystem |
Rundrohr / Edelstahlrohr (S = 60 kgf/mm) |
15,6x1,3t | |
| (4) 1-6 Schicht sterben optional |
Vierkantrohr/Metallrohr (S = 40 kgf/mm) |
15,4 x 25,4 x 1,5 t | |
| (5) 11-Achsen-Vollmotortyp optional |
Rundstab (S=40kgf/mm)8 |
||
|
Servo-Biegeachse |
Präzision |
±0,05 | |
|
Höchstgeschwindigkeit |
180°/Sek | ||
|
Servo-Materialzuführachse |
Präzision |
0,05 mm | |
|
Höchstgeschwindigkeit |
1200 mm/Sek | ||
|
Drehachse des Servorohrs |
Präzision |
0,05 | |
|
Höchstgeschwindigkeit |
300°/Sek |
Maschineneigenschaften:
1, Arbeitsstation der automatischen Rohrbiegemaschine, Rohrformung auf einmal.
2, Reduzieren Sie die Arbeit und sparen Sie Arbeitskosten.
3, Zwei automatische Beschickungsmaschinen führen jeweils die Rohrbiegemaschine automatisch zu, und ein Roboter lädt und palettiert die beiden Rohrbiegemaschinen gleichzeitig.
4, der gesamte Prozess wird von einer SPS gesteuert, mit einer Touchscreen-Mensch-Maschine-Schnittstelle wird die Effizienz vollständig verbessert
5, Automatische Identifizierung von Rohrschweißnähten, um die Rohrbiegemaschine Schweißnaht zu vermeiden
6, Verwenden Sie einen Industrieroboter zum Be- und Entladen des Stapels
Anwendungen:
Auto, Motorrad, Flugzeug, Fahrrad, Kinderfahrrad, Fitnessgeräte, Möbel, Outdoor-Ausrüstung, Klimaanlage, Lebensmittelmaschinen, Kernröhre wie Reaktor, Verdampfer und Wärmetauscher
Merkmale
1. Automatische 3D-Simulationsfunktion für die Rohrumformung wird nach Bedarf ausgewählt.
2. Eine automatische Fehlererkennungsfunktion ist vorhanden, und die Fehler und Störungen werden auf dem Bildschirm angezeigt, sodass der Bediener die Fehlersuche sehr einfach durchführen kann.
3. Automatische 3D-Simulationsfunktion zur Erkennung der Störposition wird nach Bedarf ausgewählt.
4. Alle Verarbeitungsdaten werden über den Touchscreen eingegeben
5. Basierend auf dem Materialwechsel wird jede Kurve mit einem Kompensationswert, einer Geschwindigkeit und einem Entformungsspalt eingestellt.
6. Der Zuführmodus umfasst den Klemmzuführmodus oder den direkten Zuführmodus, der je nach Bedarf ausgewählt wird.
7. Die XYZ-Koordinate kann automatisch in die YBC-Verarbeitungswerte umgeschaltet werden
8. Nachdem die Daten kompiliert sind, werden die Daten durch einen Schlüssel geschützt, so dass die Daten vor jeglicher Änderung geschützt sind.
9. Die Fütterungsposition, die Sicherheitsposition, die Radmodus-Störposition und die geführte Modus-Störposition eines Fütterungswagens werden eingestellt, damit ein Handrad-Pulswellengenerator fein abgestimmt werden kann, die Position automatisch gespeichert werden kann und der Fehler durch das Handbuch verursacht wird Messung und der Verlust, der durch das Anstoßen des Beschickungswagens an der Maschine verursacht wird, werden eliminiert
10. Die Zuführwelle führt vor dem Eingreifen eine automatische Erkennung durch, sodass verhindert wird, dass die Zuführwelle gegen die Maschine stößt
