Produktdetails:
Zahlung und Versand AGB:
|
| Werkzeughöhe: | 360mm | Maximale relative Luftfeuchtigkeit: | 80% |
|---|---|---|---|
| Druckluft: | 0.7Mpa | Höchstbiegungsdurchmesser: | 650 mm |
| Modell: | CNC90REM-6A | Maschinenbruttogewicht (kg): | 85000kg |
| Hervorheben: | Hoher Produktions-Leistungsfähigkeit CNC-Rohr-Bieger,Lärmarmes CNC-Rohr-verbiegende Maschine |
||

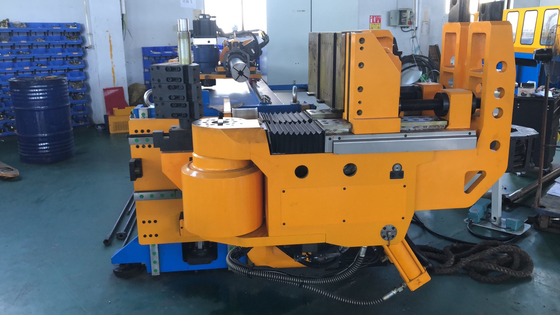

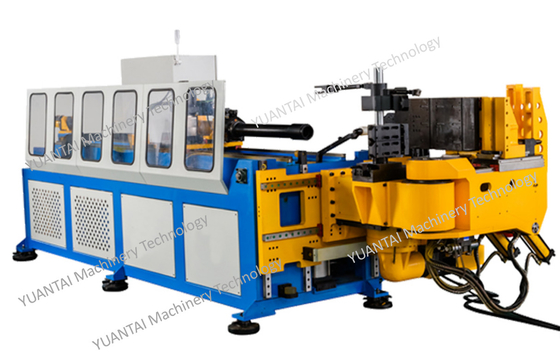

Elektrische Servo-CNC-Rohrbieger CNC90REM-6A hohe Produktionseffizienz geringer Lärm
Einheit für die Berechnung der Leistung der Anlagen
Maschinenmerkmale:
1.Es verfügt über einen beweglichen Standard-Startschalter mit separater unabhängiger Steuerung mit Notstoppknopf (Station) mit Lüfter.
2. It has hydraulic circulating oil air cooling system to ensure the working oil temperature is within the standard to ensure the stable operation of the machine (without external cooling tower or pipeline).
3Die Ölpumpe und das Magnetventil haben die japanische Marke.
4. Hauptmotor Überlastschutzfunktion, verhindern Sie, dass der Hauptmotor durch eine unsachgemäße Einstellung beschädigt wird.
Betriebsbedingungen der Ausrüstung
1.380V+10%, 50Hz±2%
2.Drei-Phasen-Fünf-Draht-System 380V + 10%, 50Hz ± 2% Stromversorgung des Stromsystems
3Arbeitsdruck von Druckluft p = 0,7 MPa
4. Maximaler Druckluftverbrauch des Hauptmotors 2m3/h
5.Betriebstemperatur der Ausrüstung 0-50 °C
6Höchst relative Luftfeuchtigkeit 80%
7.Installationsleistung der Geräte insgesamt 44 kW
8Gesamtgröße der Ausrüstung (L * W * h) 8900 * 2100 * 18500 mm
Haupttechnische Parameter der Ausrüstung CNC90REM-6A
| Höchstzulässiger Biegeradius eines Rohres aus Kohlenstoffstahl 1.5D als Beispiel | Φ89 × 2,0 t | |
| Bei einem Rohr aus Kohlenstoffstahl gilt ein maximal anwendbarer Biegeradius von 1,0d. | Φ63×2t | |
| Höchstzulässiger Biegeradius eines Rohres aus Edelstahl 1.5D als Beispiel | Φ76×2t | |
| Höchstlänge des Mandels (a) | 5800 mm | |
| * Höchstzufuhr (b) | 4000 mm | |
| Fütterungsmodus | Direkte oder knifflige | |
| *Mehrwertspiegel | 650 mm | |
| Höchstbiegenwinkel | 190° | |
| Maximale R-Differenz | 100 | |
| Gesamthöhe der Werkzeuge | 360 mm | |
Arbeitsgeschwindigkeit |
Biegeschwindigkeit |
Max.80 Grad pro Sekunde |
Drehgeschwindigkeit |
Max. 120 Grad pro Sekunde |
|
Zuführgeschwindigkeit |
Max.1000 mm/s |
|
Präzision |
Biegenwinkel |
± 0,05° |
Drehwinkel |
± 0,05° | |
Fütterungslänge |
± 0,05 mm | |
Dateneingabe-Modus |
Koordinatenwert (XYZ) oder Betriebswert (y.b.c) |
|
Leistung des Servomotors der Achse B (Rotation) |
1 kW | |
Leistung des Servomotors der Achse C (Bogen) |
15 kW | |
Leistung des Servomotors der Achse Y (Zuführung) |
7 kW | |
Leistung des Servomotors der Achse X (horizontal bewegt) |
1 kW | |
Leistung des Servomotors der Achse Z (vertikal bewegt) |
5 kW | |
Maschinenbruttogewicht (kg) |
85000 kg | |
Maschinengröße L.W.H. (mm) |
8900 × 1900 × 1500 | |
Anwendungen:
Automobil,Motorrad,Flugzeug,Rad,Kinderrad,Fitnessgeräte,Möbel,Außengeräte,Klimaanlage,Lebensmittelmaschinen,Kernrohr wie Reaktor,Dampfer und Wärmetauscher
1. Wie wähle ich die Rohr-/Rohrbiegmaschine?
Sie müssen uns folgende Angaben machen:
- Max. Außendurchmesser
- Wandstärkebereich
- Biegungsradius (CLR)
- Das Rohrmaterial.
- Die Zeichnungen, wenn möglich.
2Gibt es eine Ausbildung, um sicherzustellen, dass unser Benutzer die Maschine sehr gut bedienen kann?
1) Wir werden detailliertes Video und Gebrauchsanleitung für diese Maschine zur Verfügung stellen;
2) Wir bieten allen Kunden auch Schulungen in unserer Fabrik an, und während dieser Tage in unserer Stadt werden wir alles für Sie organisieren, um sicherzustellen, dass jeder Kunde ein Experte für den Einsatz unserer Maschine ist!
3Wie lange können Sie garantieren?
Unsere Maschinengarantie beträgt ein Jahr, und wir verwenden alle stabilen Komponenten mit langer Lebensdauer!
Und wir können auch unseren Techniker schicken, um den Kundendienst in der Fabrik zu erledigen!
4Welche Lösung können Sie anbieten, damit Ihre Rohrbiegemaschine unsere Arbeit erledigen kann?
1) Wir helfen Ihnen, das Modell unserer Maschine nach Ihren angebotenen Rohrinformationen zu bestätigen.
2) Bevor Sie mit der Bestellung für diese hochwertige Maschine beginnen, können Sie uns Ihre Werkstückzeichnung anbieten.
Wir können die Werkzeuge entwerfen, um Ihre Produkte in unserer Werkstatt herzustellen, nachdem Sie sicher sind, dass das Werkstück gut ist, können wir die Bestellung schließlich bestätigen.
3) Sie können uns besuchen, um zu überprüfen, wie Sie Ihr Produkt biegen können, bevor Sie mit der Bestellung beginnen. Während dieser Zeit können Sie auch lernen, wie man diese Maschine gut benutzt!
