Produktdetails:
Zahlung und Versand AGB:
|
| Material: | Edelstahl | Farbe: | blau und gelb, |
|---|---|---|---|
| Energie: | CNC | Material/Metall verarbeiteten: | Edelstahl |
| Automatisierung: | Automatisch | Maschinen-Art: | Rohr-und Rohr-verbiegende Maschine |
| Hervorheben: | cnc-Rohrbieger,automatisierter Rohrbieger |
||

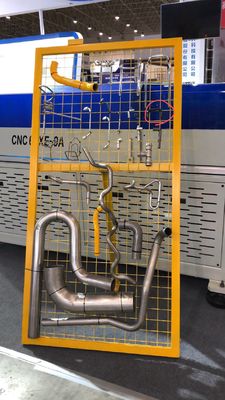

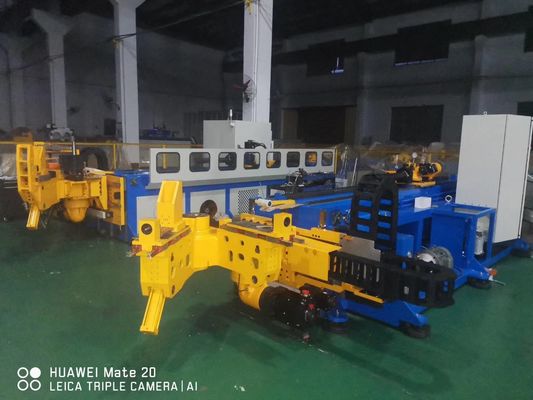

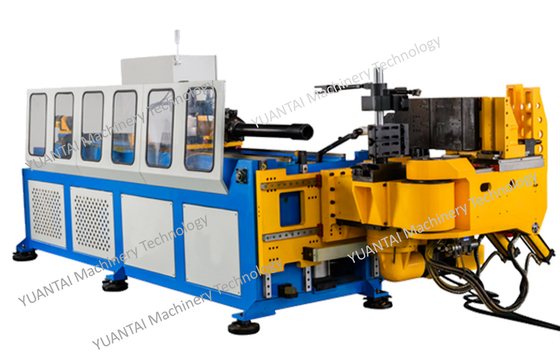

3D Numerical Control Automatischer Edelstahl-Auspuffrohrbieger mit mehreren Stapeln und elektrischer Führungsmatrize
Betriebsbedingungen der Ausrüstung
(2) Betriebsdruck der Druckluft p = 0,7 MPa
(3) Maximaler Druckluftverbrauch des Hauptmotors 2m3 / h
(4) Gerätebetriebstemperatur 0-50 ℃
(5) Maximale relative Luftfeuchtigkeit 80 %
(6) Installierte Gesamtleistung der Ausrüstung 44 kw
(7) Gesamtabmessungen der Ausrüstung (L * B * H) 8900 * 2100 * 18500 mm
Technische Spezifikationen
Prozessanpassungsfähigkeit
2.2
Technische Hauptparameter der Ausrüstung CNC90REM-6A
Maximal anwendbarer Biegeradius von Kohlenstoffstahlrohr 1,5D als Beispiel | Φ89 × 2,0 t | |
Maximal anwendbarer Biegeradius von C-Stahlrohr 1,0d als Beispiel | Φ63×2t | |
Maximal anwendbarer Biegeradius von Edelstahlrohr 1,5D als Beispiel | Φ76×2t | |
Maximale Dornlänge (a) | 5800mm | |
*Maximaler Vorschubhub (b) | 4000mm | |
Fütterungsmodus | 直送或夹送 | |
*Maximaler Biegedurchmesser | 650mm | |
Maximaler Biegewinkel | 190° | |
Maximale R-Differenz | 100 | |
Gesamte Werkzeughöhe | 360mm | |
| | |
| | |
| | |
| | ±0,05° |
| ±0,05° | |
| ±0,05 mm | |
| | |
| 1KW | |
| 15KW | |
| 7KW | |
| 1KW | |
| 5KW | |
| 85000kg | |
| 8900×1900×1500 | |
Liste der Hersteller der wichtigsten elektrohydraulischen und pneumatischen Komponenten
Nein. |
Beschreibung |
Spezifikation |
Marke |
Aus |
Notiz |
| 1 | SPS | (Mitsubishi) + PC-basierter menschlicher Computerbildschirm |
Mitsubishi |
Japan | |
| 2 |
15" Farbbildschirm |
Advantech |
Chinesisches Taiwan | ||
| 3 |
Servomotor |
Mitsubishi |
Japan | ||
| 4 | Servotreiber |
Mitsubishi |
Japan | ||
| 5 |
Reduzierer |
Nabtesco RV |
Japan | ||
| 6 |
Lichtschranke |
Omron |
Japan | ||
| 7 |
Elektrische Niederspannungskomponente |
Schneider |
Frankreich | ||
| 8 |
Präzise Linearführung |
HIWIN |
Chinesisches Taiwan |
Präzision der C-Klasse | |
| 9 |
Kugelumlaufspindel |
HIWIN |
Chinesisches Taiwan |
Präzision der C-Klasse | |
| 10 |
Reduzierstück für C-Achse |
Nabtesco rv |
Japan | ||
| 11 |
I / O-Ausgangseingangsplatine |
Selbstgemacht |
