| Material: | Q235 | Automatisierung: | Volles automatisches |
|---|---|---|---|
| Anwendung: | Rohr | Farbe: | Blau und gelb oder gemäß des Kunden erfordern Sie |
| Hervorheben: | cnc-Rohrbieger,automatisierter Rohrbieger |
||

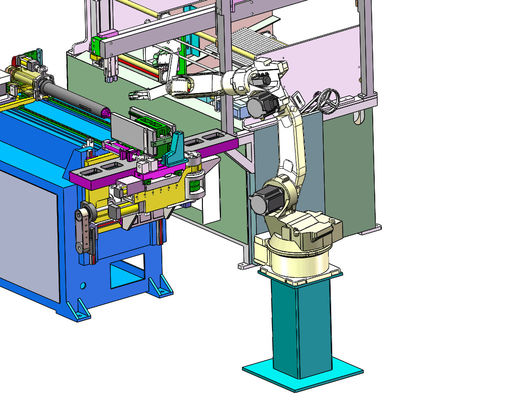

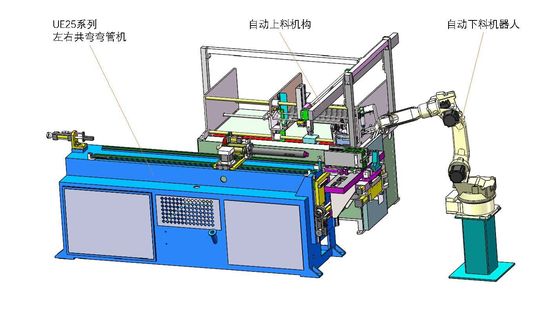

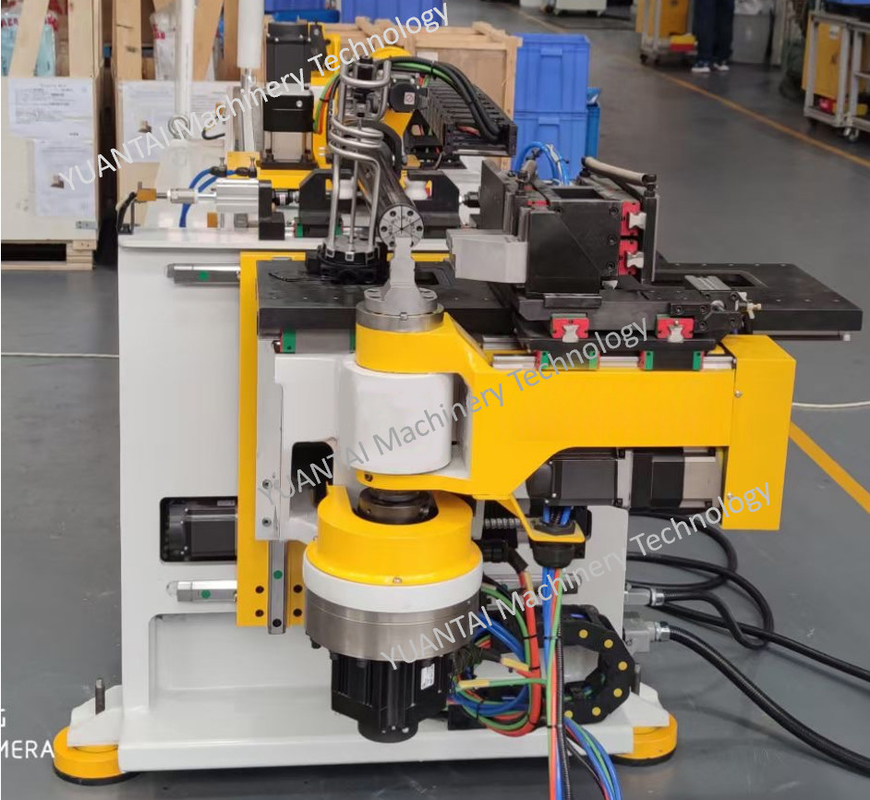

25UE Kopfstützenrohr aus Metall, automatisches Be- und Entladen des Rohrs, linke und rechte Biegelinien
Hauptkonfifurationen
| Spezifikation | Hauptkonfigurationen | Einheit | 25 | |
| KFFDR | ||||
| max.ROHR AD (S=40kgf/mm2) | max.Biegekapazität(S = 40 kgf/mm2) | mm | 25,1 x 2,0 | |
| max.PIPE OD/Für wiederholte Fütterung | Max. Biegeaußendurchmesser beim Füttern | mm | 25.1 | |
| Rundrohr/Nichteisen (S=25kgf/mm2) | Rundrohr/Eisenfreies Metall(S = 25 kgf/mm2) | mm | 25,1 x 3,0 | |
| Rundrohr/Edelstahl (S=60kgf/mm2) | Rundstab/Edelstahl(S = 60 kgf/mm2) | mm | 25,1 x 1,2 | |
| Vierkantrohr/Baustahl (S=40kgf/mm2) | Vierkantrohr/metai(S = 40 kgf/mm2) | mm | 20x1,5 | |
| Rundstahl / Baustahl ( S = 40 kgf / mm2) | Rundstab(S = 40 kgf/mm2) | mm | 14 | |
| max.Biegungsradius | Biegeradiusbereich | mm | 15~85 | |
| max.Biegeradius / Vierkantrohr | Biegeradiusbereich/Vierkantrohr | mm | 15~95 | |
| max.Biegewinkel | Biegewinkelbereich | Grad | 190 | |
| MAX Rollkapazität (S=40kgf/mm2) | max. Biegekapazität | S = 40 kgf/mm2 | mm | 25,1 x 1,8 |
| Rollradius | min. Biegeradius | mm | ≧7D | |
| Rundrohr/Nichteisen (S=25kgf/mm2) | Rundrohr/Eisenmetall(S = 25 kgf/mm2) | mm | 25,1 x 3,0 | |
| Rundrohr/Edelstahl (S=60kgf/mm2) | Rundstab/Edelstahl(S = 60 kgf/mm2) | mm | 25,1 x 1,2 | |
| Vierkantrohr/Baustahl (S=40kgf/mm2) | Vierkantrohr/metai(S = 40 kgf/mm2) | mm | 20x1,5 | |
| Rundstahl / Baustahl ( S = 40 kgf / mm2) | Rundstab(S = 40 kgf/mm2) | mm | 14 | |
| max.Unterschied zwischen zwei Radien | maximale Lücke zwischen R1-R2 | mm | 40 | |
| max.Länge über Dorn | max. Einstechkernabstand | mm | 1500 | |
| Arbeitshöhe | Höhe der Werkbank(von Formmitte bis Boden) | mm | 1100 | |
| Werkzeugmittellinienhöhe | Höhe der Mittellinie der Form | mm | 28 | |
| DOBGeschwindigkeit | biegen(Geburtstag)Geschwindigkeit | Grad/Sek | 186 | |
| Genauigkeit von DOB | biegen(Geburtstag)Präzision | Grad | ±0,05 | |
| DBBSpeed | Fütterung(DBB)Geschwindigkeit | mm/Sek | 730 | |
| Genauigkeit von DOB | Fütterung(DBB)Präzision | mm | ±0,05 | |
| POBGeschwindigkeit | biegen(POB)Geschwindigkeit | Grad/Sek | 320 | |
| Genauigkeit von POB | biegen(POB)Präzision | Grad | ±0,05 | |
| Motor für Hydraulik | Hydrauliksystemmotor | kw | 3.0 | |
| Totale Kraft | totale Kraft | kw | 9.15 | |
| Maximaler Druck | maximaler Druck | kgf/cm2 | 70 | |
| Standard.Druck | voreingestellter Druck | kgf/cm2 | 50 | |
| Kapazität des Hydrauliktanks | Öltankvolumen | Liter | 120 | |
| Totale Breite | Maschinenbreite | mm | 900 | |
| Gesamthöhe | Maschinenhöhe | mm | 1400 | |
| Gesamtlänge | Maschinenlänge | mm | 3000 | |
| Gesamtgewicht | Maschinengewicht | kgw | 1500 |
| Beschreibung für coponnet | Anbieter |
| SPS steuern |
(MITSUBISHI)
|
| PC | ADVANTECH |
| Software | HT |
| Elektrische Komponente mit niedriger Spannung | Schneider |
| Y-Fütterungs-Servomotor | (MITSUBISHI) |
| Y-Servotreiber | (MITSUBISHI) |
| B Rotationsservomotor | (MITSUBISHI) |
| B Rotationsservotreiber | (MITSUBISHI) |
| C Biegeservomotor | (MITSUBISHI) |
| C-Biege-Servotreiber | (MITSUBISHI) |
| Horizontal beweglicher Servomotor | (MITSUBISHI) |
| Horizontal beweglicher Servotreiber | (MITSUBISHI) |
| Vertikal beweglicher Servomotor | (MITSUBISHI) |
| Werkzeugbewegungs-Servomotor | (MITSUBISHI) |
| Hydraulisches elektrisches Ventil | Sieben Ozean |
| Der Mikroschalter | Omron |
| Schweißdetektor | Yangming/Taiwan |
| Induktiver Näherungsschalter | Yangming/Taiwan |
| Ölpumpe | Hitech/Taiwan |
| I/O-Eingangskarte | selbstgemacht |
| Linearführung | HIWIN |
| Ball | HIWIN |
| Lager | NSK |
| Dichtungskomponente | Gates, Deutschland |
| Reduzierer | Muratar |
