| Modul nein.: | CNC65RES+RBE+TB | Maximaler verbiegender Durchmesser: | 500mm |
|---|---|---|---|
| Maximaler Biegewinkel: | 190° | Genauigkeit: | ±0.05° |
| Bruttogewicht der Maschine: | 4800kg | Maschine sizeL.W.H (cm): | 5300×1500×1080 |
| Hervorheben: | automatische Rohrbiegemaschine,automatisierter Rohrbieger |
||

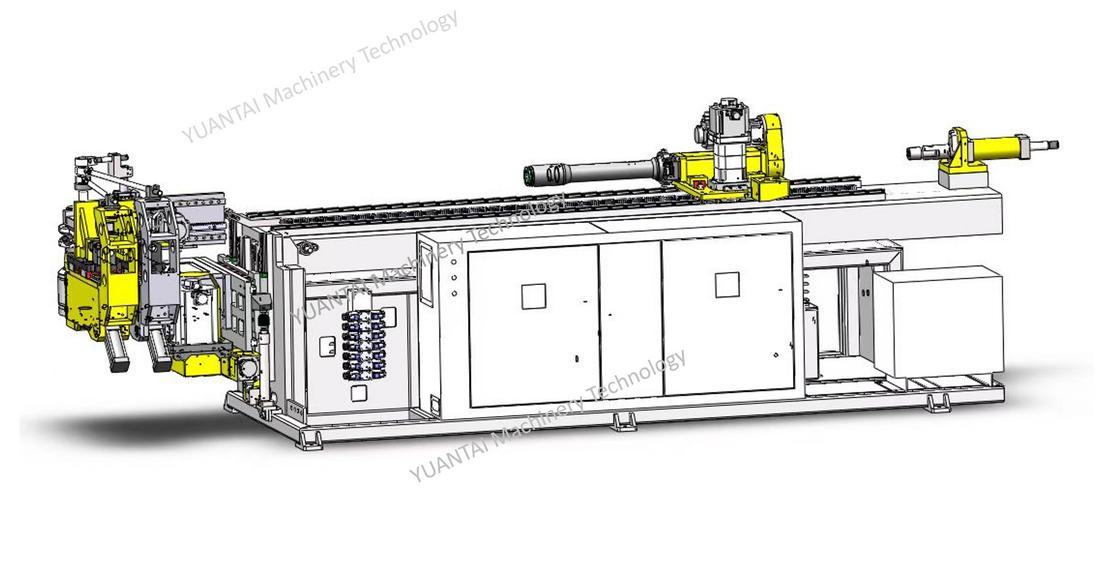

Rohrbiegemaschine mit Öl-Elektro-Hybridantrieb CNC65RES+RBE+TB Heckbiegeverlängerungs-Booster-Biegemaschine (Patentmodell)
Technische Parameter-YUANTAI-Rohrbiegemaschine
| Nehmen Sie zum Beispiel den maximalen Biegeradius von Kohlenstoffstahlrohren von 1,5 | ￠65×2,5t | |
| Nehmen Sie zum Beispiel den maximalen Biegeradius von Edelstahlrohren von 1,5 | 51 × 2,5 t | |
| Maximale Länge des Durchstechkerns (a) | 4600mm | |
| Maximaler Vorschubhub (b) | 3600mm | |
| Fütterungsweg | Einmaliges Füttern oder mehrmaliges Füttern | |
| Maximaler Biegedurchmesser | 500mm | |
| Maximaler Biegewinkel | 190° | |
| Konfigurierbare Biegemenge jedes Rohrfittings | 100 Kurven | |
| Arbeitsgeschwindigkeit | Rohrbiegegeschwindigkeit | Max90 Grad/Sek |
| Geschwindigkeit der Rohrdrehung | Max. 120 Grad/Sek | |
| Fütterungsgeschwindigkeit | Max. 500 mm/Sek | |
| Genauigkeit | Rohrbiegewinkel | ±0,05° |
| Rotationswinkel des Rohrs | ±0,05° | |
| Fütterungslänge | ±0,1 mm | |
| Dateneingabemodus | Koordinatenwert (XYZ) oder Arbeitswert (YBC) | |
| Motorleistung des Rohrdrehservos | 750W | |
| Motorleistung des Biegeservos | 11KW | |
| Motorleistung des Speiseservos | 5KW | |
|
Leistung des Servomotors von Formwechsel |
--- | |
|
Leistung des Servomotors von Schimmel bewegt |
--- | |
| Pferdestärken des Hydraulikmotors | 5KW | |
| Bruttogewicht der Maschine (kg) | 4800kg | |
|
5300×1500×1080 | |
Hauptkaufteileliste
| Name des Teils | Marke/Herkunft |
| SPS | MITSUBISHI)/Japan |
| 10″Farbbildschirm | Advantech/Taiwan |
| Servomotor der Speiseelektronik | MITSUBISHI/Japan |
| Servoantrieb der Speiseelektronik | MITSUBISHI/Japan |
| Servomotor der Biegeelektronik | MITSUBISHI/Japan |
| Servoantrieb der Biegeelektronik | MITSUBISHI/Japan |
| Servomotor der Rohrdrehelektronik | MITSUBISHI/Japan |
| Servoantrieb der Biegeelektronik | MITSUBISHI/Japan |
| Optoelektronischer Schalter | OMRON/Japan |
| Reduzierer | Tejin/Japan |
| Lager | NSK/Japan |
| Hochdruck-Ölleitung | LIANHHUI/China |
| Dichtelement | GATES/Deutschland |
| Hydraulisches Magnetventil | SIEBEN OZEAN/Taiwan |
| Hydraulischer Stoß | HYTAC/Taiwan |
| I/O-Eingangskarte | Selbstgemacht |
CNC65RES+RBE Funktionsbeschreibung
Automatische 3D-CNC-Biegemaschine. Sie entspricht dem Design der mechanischen Struktur mit hoher Steifigkeit und dem Prinzip der Präzisionstechnologie der dynamischen Mechanik. Sowohl unter der strukturellen Festigkeit bietet das einfache Design der Biegehand als auch des Biegemaschinenkopfs den maximalen Biegeraum und macht den Interferenzbereich Maschinenminimum. Ausgestattet mit einem automatischen Verfahrensbetriebssystem, das sicherstellt, dass alle Arten von verschiedenen Stahlrohrbiegearbeiten die Anforderungen der Massenproduktion und der hohen Präzision problemlos erfüllen können
BE ist ein High-End-Modell, das speziell für hohe Anforderungen an die Biegetechnologie entwickelt wurde. Spezieller Vorschubsitzmechanismus mit patentiertem Gangwechseldesign. Es kann problemlos Biegungen unter Grenzbedingungen durchführen, die von allgemeinen Modellen nicht erreicht werden können, wie z. B. minimaler Biegeradius, geringe Dicke.
Zum Biegen und Anheben wird eine proportionale Servosteuerung verwendet, die die Präzision weiter verbessert und die Effizienz garantiert die Konsistenz des Produkts
