| Modul nein.: | CNC45XE | Automatisierung: | Automatisch |
|---|---|---|---|
| Rundes Rohr/Eisenrohr: | 76.2x2.0t | Verbiegende Geschwindigkeit: | 90°/sec |
| Biegepräzision: | 0,05 | Materielle Fütterungsgeschwindigkeit: | 800mm/sec |
| Hervorheben: | cnc-Rohrbieger,automatisierter Rohrbieger |
||

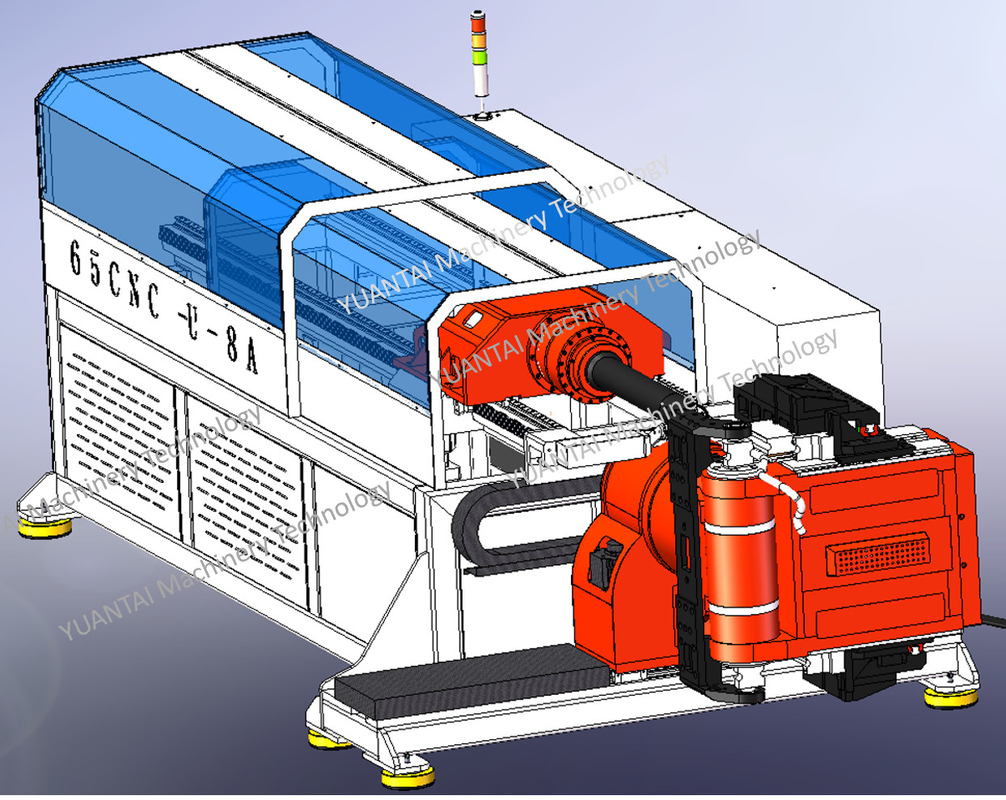

CNC45XE Koaxialrohrbieger links und rechts
Die Rohrbiegemaschine hat sowohl linke als auch rechte Biegefunktionen, da die einzelne Rohrbiegemaschine das Werkstück stört, diese Maschine kann auf einmal fertiggestellt werden;Die CNC8-Achse ist servounabhängig gesteuert, alle Aktionen können im Touchscreen genau eingestellt werden, die Genauigkeit ist sehr hoch.Das Modell hat die Funktion, den Dorn im Voraus zu ziehen und das automatische Dornschmiersystem.
Angepasstes Material: Stahlrohr, Edelstahl, Kupferrohr, Aluminiumrohr etc.
Empfohlene Anwendungsbranche:
Automobilarmaturen (Ölleitung für Bremse, Schalldämpfer, Sitze), Motorrad, gesunde Ausrüstung, Klimaanlage, Fahrrad, Stahlmöbel, Sanitärwaren und so weiter.
| Modell | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| Rundrohr/Eisenrohr (S=40kgf/mm2) | φ20x2,0t | φ25x1,5t | φ30x2,0t | φ48x2,0t | φ65x2,0t | φ80,2x2,0t |
| Rundrohr/Nichteisenmetallrohr (S=25kgf/mm2) | φ20x2,0t | φ25x2,0t | φ30x3,5t | φ48x3,5t | φ65x3,5t | φ80,2x3,5t |
| Rundrohr/Edelstahl (S=60kgf/mm2) | φ18x2,0t | φ18x2,0t | φ28,6x1,3t | φ42x1,5t | φ60x1,5t | φ80,2x1,5t |
| Vierkantrohr/Metallrohr (S=40kgf/mm2) | 18x18x2,0t | 20x20x2,0t | 25,4 x 25,4 x 1,5 t | 35x35x2,0t | 50x50x2,0t | 60x60x2,0t |
| runder Stab (S=40kgf/mm2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| Biegegeschwindigkeit | 220°/Sek | 220°/Sek | 172°/Sek | 90°/Sek | 90°/Sek | 90°/Sek |
| Biegepräzision | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Geschwindigkeit der Materialzufuhr | 1200 mm/Sek | 1200 mm/Sek | 1000 mm/Sek | 800 mm/Sek | 700 mm/Sek | 700 mm/Sek |
| Materialzufuhrpräzision | ±0,05 mm | ±0,05 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Rotationsgeschwindigkeit des Rohrs | 300°/Sek | 300°/Sek | 300°/Sek | 240°/Sek | 200°/Sek | 200°/Sek |
| Rohrrotationspräzision | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Rotationsgeschwindigkeit des Maschinenkopfes | 180°/Sek | 180°/Sek | 120°/Sek | 100°/Sek | 80°/Sek | 80°/Sek |
| Maschinenkopf dreht Präzision | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Auf- und Abwärtsgeschwindigkeit des Maschinenkopfes | 300 mm/Sek | 300 mm/Sek | 220 mm/Sek | 160mm/Sek | 120 mm/Sek | 120 mm/Sek |
| Präzision des Maschinenkopfes nach oben und unten | ±0,05 mm | ±0,05 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Linke und rechte Geschwindigkeit des Maschinenkopfes | 240 mm/Sek | 240 mm/Sek | 200 mm/Sek | 160mm/Sek | 160mm/Sek | 160mm/Sek |
| Mechanik links und rechts präzise | ±0,05 mm | ±0,05 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| -Nicht-Standard-Maschine, kann angepasst werden | ||||||
Merkmale
1. Computertyp für den industriellen Einsatz: Das WINDOWS-Betriebssystem ist intern installiert und wird zusammen mit dem Mitsubishi-Servosystem verwendet. Neben dem Mitsubishi-Servoantrieb wird auch die praktische Dateiverwaltung des WINDOWS-Betriebssystems bereitgestellt, und die Dateien können sein auf der Festplatte oder Softdisk gespeichert, so dass die Compiling-Gruppennummer unbegrenzt erweitert wird.
2. Automatische 3D-Simulationsfunktion für die Rohrumformung wird nach Bedarf ausgewählt.
3. Eine automatische Fehlererkennungsfunktion ist vorhanden, und die Fehler und Fehler werden auf dem Bildschirm angezeigt, sodass der Bediener die Fehlersuche sehr einfach durchführen kann.
4. Automatische 3D-Simulationsfunktion zur Erkennung von Störpositionen wird nach Bedarf ausgewählt.
5. Alle Verarbeitungsdaten werden über den Touchscreen eingegeben
6. Basierend auf dem Materialwechsel wird jede Kurve mit einem Kompensationswert, einer Geschwindigkeit und einem Entformungsspalt eingestellt.
7. Das elektrische Steuersystem ist mit einem Wärmetauscher zur automatischen Wärmeableitung ausgestattet; bei Bedarf kann zusätzlich ein Kühlschrank mit numerischer Steuerung gekauft werden, damit die Lebensdauer des elektrischen Steuersystems gewährleistet ist.
8. Ein automatisches Ölfüllsystem ist installiert, um die Reibung des Biegerohrs zu verringern. Es verlängert die Lebensdauer des Kernstabs und verbessert die Qualität des gebogenen Rohrs.
9. Die Maschine kann mit einem Drucker verbunden werden, um die auf dem Bildschirm angezeigten Daten auszudrucken.
10. Die Kommunikationsschnittstelle kann nach Bedarf installiert werden, die mit unserem Unternehmen verbunden werden kann. Unser Techniker wird einen Fernservice für Echtzeitüberwachung, Datenaktualisierung, Fehlerprüfung usw. bereitstellen.
Anwendungen:
Auto, Motorrad, Flugzeug, Fahrrad, Kinderfahrrad, Fitnessgeräte, Möbel, Outdoor-Ausrüstung, Klimaanlage, Lebensmittelmaschinen, Kernröhre wie Reaktor, Verdampfer und Wärmetauscher
Unser Unternehmen:
Yuantai (Zhangjiagang) Machinery Technology Co., Ltd.ist ein führendes Technologieunternehmen, das sich auf die Herstellung und Entwicklung von CNC-Rohrbiegemaschinen spezialisiert hat.Viele Arten von CNC-Rohrbiegern, die vom Unternehmen entwickelt wurden, sind im In- und Ausland und sogar weltweit führend und erreichen das weltweit synchron führende Niveau.
Das Unternehmen hat das Steuerungssystem für vollelektrische CNC-Rohrbiegemaschinen unabhängig entwickelt und ist branchenführend und hat Dutzende von Patenten erhalten.Bei der mechanischen Konstruktion werden fortschrittliche Techniken wie dreidimensionales dynamisches Informationssimulationsdesign und Finite-Elemente-Kraftanalyse verwendet.
