Produktdetails:
Zahlung und Versand AGB:
|
| Automatisierung: | Automatisch | Material: | Metallrohr |
|---|---|---|---|
| Art: | Verbiegende Werkzeuge CNC | Energie: | Elektrische Steuerung |
| Verbiegende Geschwindigkeit: | 90°/sec | Biegepräzision: | 0,05 |
| Hervorheben: | cnc-Rohrbieger,automatisierter Rohrbieger |
||

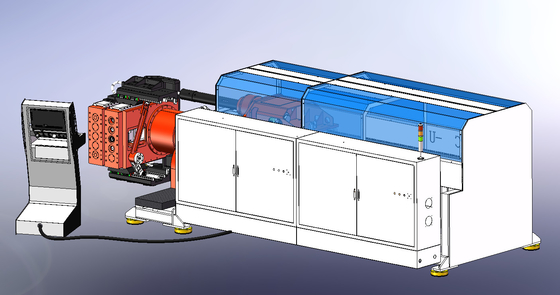

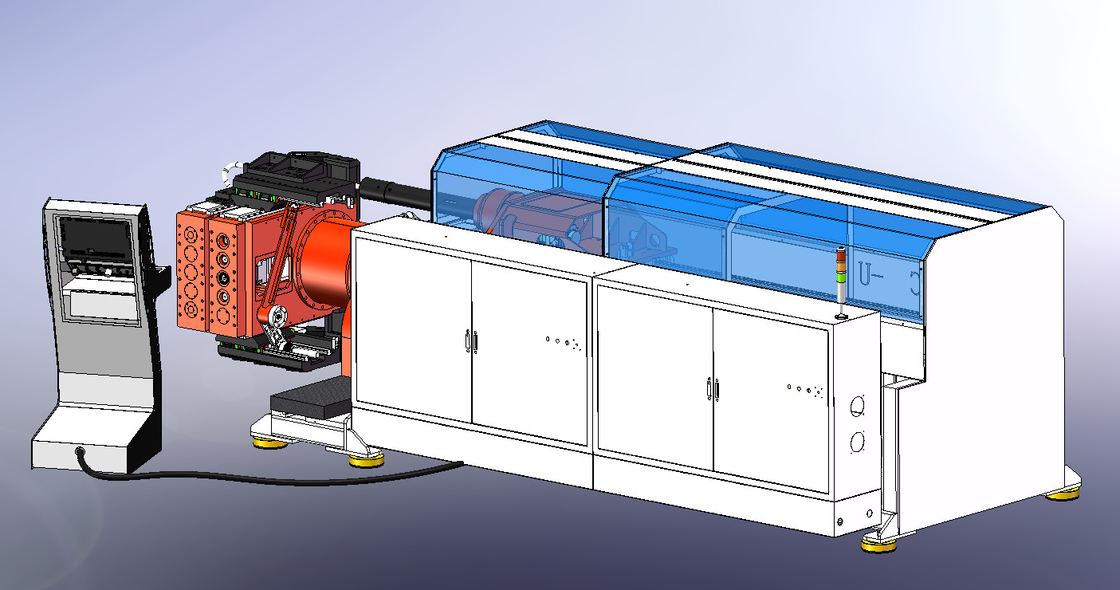

CNC85XE Koaxialrohrbieger links und rechts
Angepasstes Material: Stahlrohr, Edelstahl, Kupferrohr, Aluminiumrohr etc.
Empfohlene Anwendungsbranche:
Automobilarmaturen (Ölleitung für Bremse, Schalldämpfer, Sitze), Motorrad, gesunde Ausrüstung, Klimaanlage, Fahrrad, Stahlmöbel, Sanitärwaren und so weiter.
| Modell | 20XE | 25XE | 32XE | 45XE | 65XE | 85XE |
| Rundrohr/Eisenrohr (S=40kgf/mm2) | φ20x2,0t | φ25x1,5t | φ30x2,0t | φ48x2,0t | φ65x2,0t | φ80,2x2,0t |
| Rundrohr/Nichteisenmetallrohr (S=25kgf/mm2) | φ20x2,0t | φ25x2,0t | φ30x3,5t | φ48x3,5t | φ65x3,5t | φ80,2x3,5t |
| Rundrohr/Edelstahl (S=60kgf/mm2) | φ18x2,0t | φ18x2,0t | φ28,6x1,3t | φ42x1,5t | φ60x1,5t | φ80,2x1,5t |
| Vierkantrohr/Metallrohr (S=40kgf/mm2) | 18x18x2,0t | 20x20x2,0t | 25,4 x 25,4 x 1,5 t | 35x35x2,0t | 50x50x2,0t | 60x60x2,0t |
| runder Stab (S=40kgf/mm2) | φ12 | φ12 | φ20 | φ30 | φ35 | φ40 |
| Biegegeschwindigkeit | 220°/Sek | 220°/Sek | 172°/Sek | 90°/Sek | 90°/Sek | 90°/Sek |
| Biegepräzision | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Geschwindigkeit der Materialzufuhr | 1200 mm/Sek | 1200 mm/Sek | 1000 mm/Sek | 800 mm/Sek | 700 mm/Sek | 700 mm/Sek |
| Materialzufuhrpräzision | ±0,05 mm | ±0,05 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Rotationsgeschwindigkeit des Rohrs | 300°/Sek | 300°/Sek | 300°/Sek | 240°/Sek | 200°/Sek | 200°/Sek |
| Rohrrotationspräzision | ±0,05° | ±0,05° | ±0,02° | ±0,02° | ±0,02° | ±0,02° |
| Rotationsgeschwindigkeit des Maschinenkopfes | 180°/Sek | 180°/Sek | 120°/Sek | 100°/Sek | 80°/Sek | 80°/Sek |
| Maschinenkopf dreht Präzision | ±0,05° | ±0,05° | ±0,01° | ±0,01° | ±0,01° | ±0,01° |
| Auf- und Abwärtsgeschwindigkeit des Maschinenkopfes | 300 mm/Sek | 300 mm/Sek | 220 mm/Sek | 160mm/Sek | 120 mm/Sek | 120 mm/Sek |
| Präzision des Maschinenkopfes nach oben und unten | ±0,05 mm | ±0,05 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Linke und rechte Geschwindigkeit des Maschinenkopfes | 240 mm/Sek | 240 mm/Sek | 200 mm/Sek | 160mm/Sek | 160mm/Sek | 160mm/Sek |
| Mechanik links und rechts präzise | ±0,05 mm | ±0,05 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| -Nicht-Standard-Maschine, kann angepasst werden | ||||||
Vorteile:
1. Niedrige Kosten für Bedienerschulung, hohe Produktionseffizienz und Produkteinheitlichkeit.
2. Angetrieben von elektrischen Servomotoren. Im Vergleich zum hydraulischen Antrieb hat es eine höhere Stabilität und längere Lebensdauer. Es ist unnötig, sich über Öllecks oder Betriebstemperaturen Gedanken zu machen.
3. Gapless Rohrbiegen, mit langjähriger hoher Präzision und Verarbeitungseffizienz, einfach zu bedienen. Es hat eine gute Kompatibilität.
4. Klein, geräuscharm
5. Niedrige Betriebskosten mit bester Kostenleistung für die Rohrverarbeitung.
6. Weit verbreitet in der Rohrverarbeitung mit kleinem Durchmesser, zum Beispiel Rohre für Klimaanlagen und Ölrohre für Autos
Standardmodelle: 1~5 Stapel, 4~6 Servomotoren
Erweiterter Motor: 11 vollelektrische Servomotoren
Anwendungen:
Auto, Motorrad, Flugzeug, Fahrrad, Kinderfahrrad, Fitnessgeräte, Möbel, Outdoor-Ausrüstung, Klimaanlage, Lebensmittelmaschinen, Kernröhre wie Reaktor, Verdampfer und Wärmetauscher
Merkmale
1. Das elektrische Steuersystem verwendet berühmte japanische Steuerungen wie Servotreiber, Servomotoren, Positioniermodule und CPUs, die von der Mitsubishi Corporation hergestellt werden, und weist eine hohe Leistung und gute Stabilität auf.
2. Die ultragroße Mitsubishi-CPU kann 400 Dateigruppen zum Kompilieren aufnehmen. Falls erforderlich, wird die zusätzliche Übertragungssoftware gekauft und auf dem Computer installiert, und die Dokumente und Dateien werden auf der Festplatte gespeichert, sodass die Anzahl der Kompilierungen erhöht wird Gruppen ist unbegrenzt erweiterbar.
3. Computertyp für den industriellen Einsatz: Das WINDOWS-Betriebssystem ist intern installiert und wird zusammen mit dem Mitsubishi-Servosystem verwendet. Neben dem Mitsubishi-Servoantrieb wird auch die praktische Dateiverwaltung des WINDOWS-Betriebssystems bereitgestellt, und die Dateien können sein auf der Festplatte oder Softdisk gespeichert, so dass die Compiling-Gruppennummer unbegrenzt erweitert wird.
4. Jede Kurve einer Röhre kann mit fünf Aktionssequenzen und zehnstufigen Geschwindigkeiten programmiert werden, so dass die Verarbeitungseffizienz verbessert und der Interferenzpunkt reduziert wird.
5. Die chinesische/englische Sprache wird auf die Anzeige auf dem Touchscreen umgeschaltet, und Kunden können die Maschine auch mit anderen Sprachen installieren
6. Der Zuführmodus umfasst den Klemmzuführmodus oder den direkten Zuführmodus, der je nach Bedarf ausgewählt wird.
7. Automatische 3D-Simulationsfunktion zur Erkennung von Störpositionen wird nach Bedarf ausgewählt.
8. Nachdem die Daten kompiliert sind, werden die Daten durch einen Schlüssel geschützt, so dass die Daten vor jeglicher Änderung geschützt sind.
9. Das elektrische Steuersystem ist mit einem Wärmetauscher zur automatischen Wärmeableitung ausgestattet; bei Bedarf kann zusätzlich ein Kühlschrank mit numerischer Steuerung gekauft werden, damit die Lebensdauer des elektrischen Steuersystems gewährleistet ist.
10. Ein automatisches Ölfüllsystem ist installiert, um die Reibung des Biegerohrs zu verringern. Es verlängert die Lebensdauer des Kernstabs und verbessert die Qualität des gebogenen Rohrs.
